產品概述：

YZU系列振動電機全稱為YZU系列振動源三項異步電動機，通常也被直接稱為臥式振動電機。該系列電機是將動力源與振動源合為一體的電動旋轉式激振器。它是DZSF系列直線振動篩、ZPS直排篩、ZSG礦用振動篩、ZD振動給料機等常見振動篩分機械的通用激振源，普遍應用于煤炭、冶金、礦山、電力、糧食、化工、鑄造、水泥、港口等行業。

YZU系列振動電機除可應用于一般常見的振動篩分機械外，還可組合多種振動形式，如旋轉振動型，垂直提升性、渦旋型，搖動振動型，組合直線型，組合長橢圓型，復合雙頻型，復合雙幅型等。

工作原理

YZU振動電機是將動力源與振動源合為一體的電動旋轉式激振器，由特殊設計的銅線包外加兩組偏心塊組裝而成，YZU系列振動電機利用安裝在轉子軸兩端的可調偏心塊高速旋轉產生的離心力得到的激振力；YZU系列振動電機只需調節兩端外側的偏心塊,使之于內側偏心塊形成一定的夾角，就可無級調整激振力。激振力:Fm=G/g×r×ω2G：偏心塊質量g：重力加速度r：偏心塊質心與回轉軸的距離ω：電機旋轉角頻率振幅：S=1.8/(N/100)2×Fm/G Fm；

型號說明

YZU系列振動電機型號齊全，可滿足各種振動篩分設備、行業需要，質量可靠、價格合理，用戶可放心選用。

性能特點

1、激振動力與功率配合得當,振動力大,機體重量輕,體積小,機械噪音低；
2、因?yàn)檎駝?dòng)電機是強阻型振動而不是共振,所以有穩定的振幅；
3、振動頻率范圍大。電磁式激振器的振動頻率是固定的,一般等于電源步率,而振動電機的振動頻率可通過調整轉速的辦法進行大范圍的調整,并且能按照不同的通途任意選擇振動頻率和振幅
4、受電源波動的影響小,電磁式激振器會由于電壓變化而引起激振力發生大的變化,但振動電機中,這種變化就非常小；
5、多機組合,可實現自同步能完成不同工藝要求；
6、可根據振動電機的安裝方式改變激振力的方向；
7、只須調整偏心塊的夾角,就可無級調整激振力和振幅；
8、維護保養簡單,由于不像電磁式那樣使用彈簧,因此類似間隙調整,重量調整等維修工作可以免除,僅需要定期維修軸承；
9、規格齊全,能滿足各類振動機械的工作需要。

使用條件要求

環境溫度：-20℃~+40℃
海拔：小于1000米
電源電壓：380V
電源頻率：50 Hz，60Hz
防護等級：IP54/IP55
接法：Y或Δ
絕緣等級：B級或F級
工作方法：S1（連續）
安裝方式：任意方向
溫升：小于80K（電阻法）
振動加速度：不超過7g（g：重力加速度）

常見故障及處理

1、開機后，電機不啟動，應檢查：
①、380V電源是否缺相；
②、電機接線處是否斷相；
③、兩端防護罩是否變形并磨擦偏心塊；

2、開機后，電機噪音大、發熱等，應檢查：
①、振動機械與電機地腳接觸面的粗糙度是否符合安裝要求；
②、電機地腳與振動設備連接螺拴是否上緊；
③、主機振動加速度是否符合使用要求；
④、電機軸承是否缺潤滑油；

3、調整偏心塊后，振幅變化異常，應檢查：
①、轉軸兩端偏心塊是否均勻?qū)ΨQ調節；
②、偏心塊鎖緊螺栓是否完全緊固；
③、振動電機轉向是否得當；

在兩臺振動電機同時工作的振動設備上.，其轉向應該是相反的，當其轉相不符合要求時，一定要單臺調其相序，不要調兩臺振動電機總電源的相序。

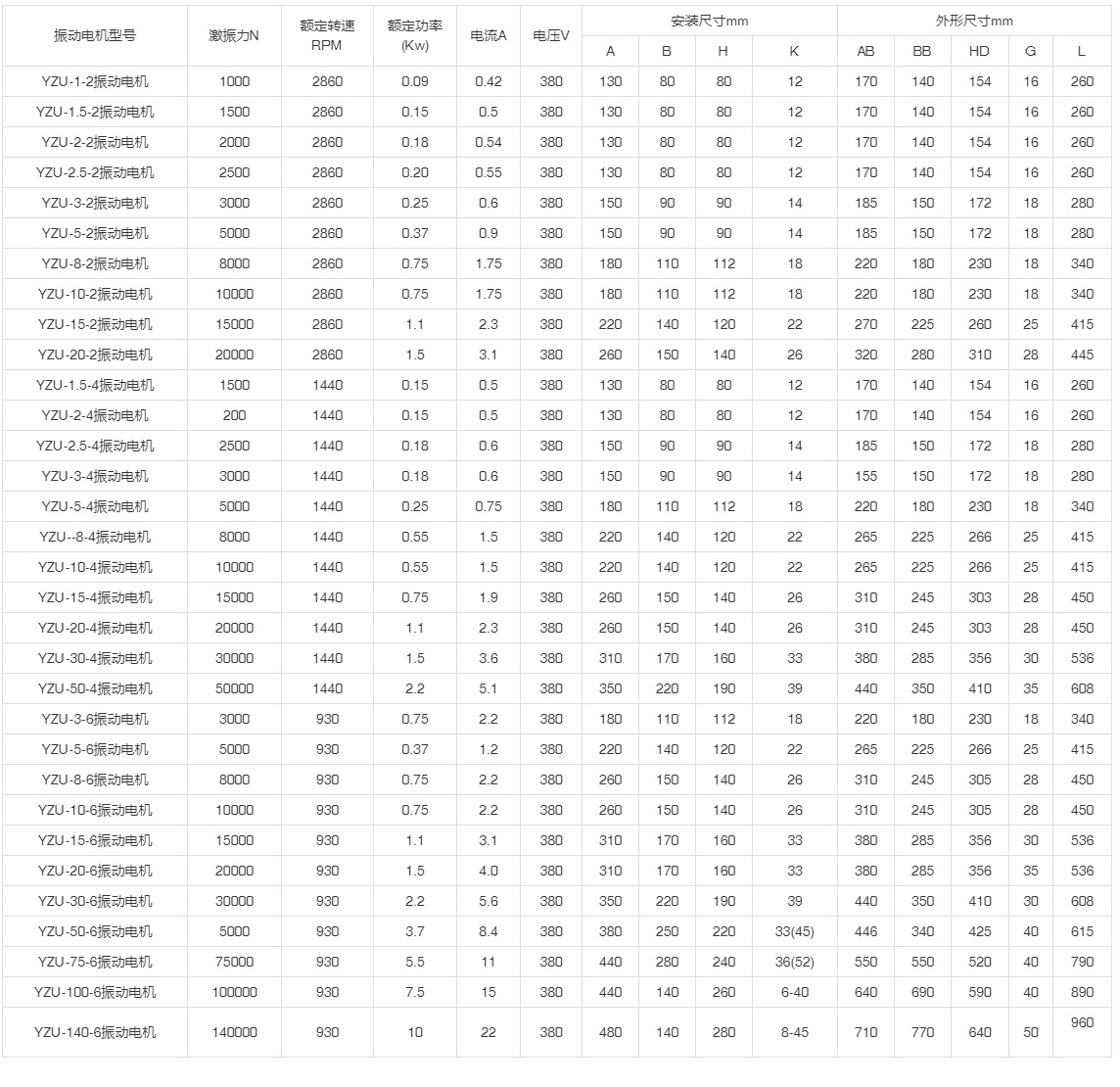

YZU振動電機的技術參數表
